平成22年3月度例会 (大阪府計量士会)
日時 :H22年3月2日 PM13:30〜16:30
場所 :薬業年金会館 401,402
T.会務報告
会長からH21年12月2日から本日までの開催された報告がなされた。
また、会員の移動報告(A会員90名、B会員62名、賛助会員8)
U.議演
「電子血圧計等の作動原理及びユーザー向け企業活動のご紹介」
オムロン松阪株式会社 生産品質グループ 坂詰 正義
電子血圧計
1.医療用測定器の回路構成
生体情報 制御部 表示部
生体情報
検出センサ → 増幅 → 液晶表示機
物理情報 → 記憶回路
物理情報 ←
検出センサ → 増幅
→ スイッチ
電源/測定 ↓
→ 電源回路 →乾電池

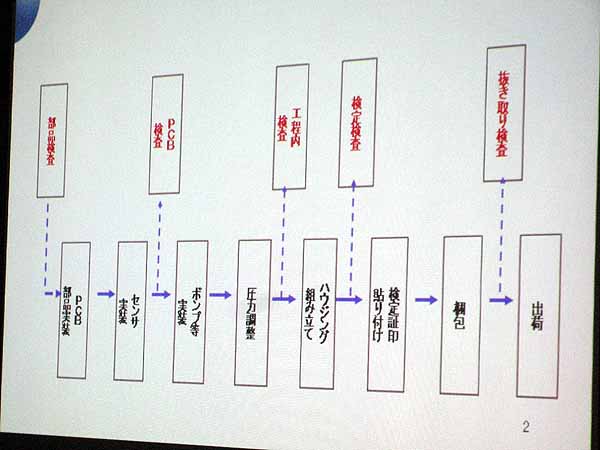

2.検査工程
3.血圧
血管壁が押される力のことで、心臓から送り出される血液の量(心拍出量)と、血管の硬さ(血管抵抗)によって決まる。
・一般に動脈内圧力
・心臓の収縮と拡張
最高血圧(収縮期血圧)
最小血圧(拡張期血圧)
心臓は、収縮と拡張を繰り返すポンプのような働きをすることで、血液を送り出している。
4.血流(量)
動脈を流れる血液の量の事
一般に血圧が高くなると、血流も増加するが、局所的には血圧よりも血管抵抗に依存する。
5.高血圧
血圧が正常範囲を超えて高く維持されている状態。
(収縮期血圧と拡張期血圧のいずれかが診断基準を超える)
高血圧自体の自覚症状は何もないことが多いが、虚血性心疾患、脳卒中、腎不全などの発症リスクとなる点で
臨床的な意義は大きい。
6.加齢と血圧の関係

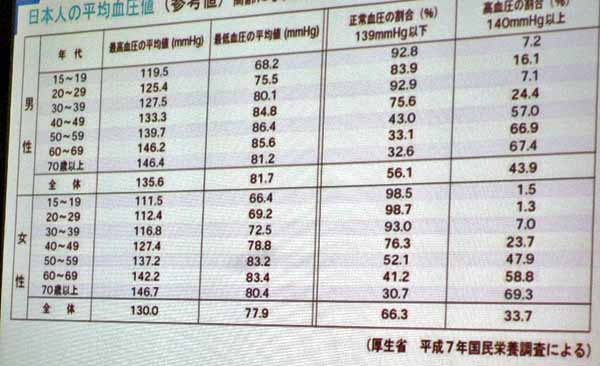

日本人の平均血圧値(参考値) 高齢になればなるほど高血圧の傾向

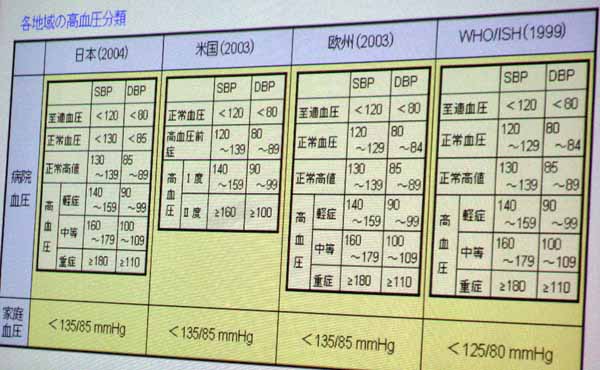

7.高血圧の分類
本態性高血圧(原発性高血圧) 二次性高血圧 発生頻度 90〜95% 5〜10%
原 因
不明
遺伝因子と生活習慣が複雑に
絡み合って発生
明らかな原因疾患があって生じる高血圧・大動脈縮窄(だいどうみゃくしゅくさく)
・腎臓の異常
・ホルモンの異常
・薬物・その他治 療 正常血圧の降圧
(生活習慣の改善)病因の除去
8.血圧測定
@世界最初の測定
1733年 牧師さんで Stephen Hales (1677〜1761)が、黄銅管を馬の頚動脈に差しこみ、
これと垂直に立てたガラス管をガチョウの気管で接続し、ガラス管に侵入する血液の高さを血圧と定めた。
この時、血液が 2.7mも上昇し、驚いた。その後 人での血圧測定が試みられましたが
馬でのHalesの方法は使えなかった。(そら痛いやろ!!)

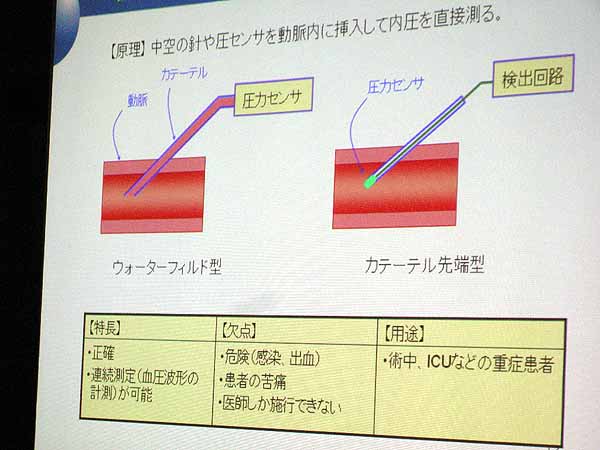

A直接法

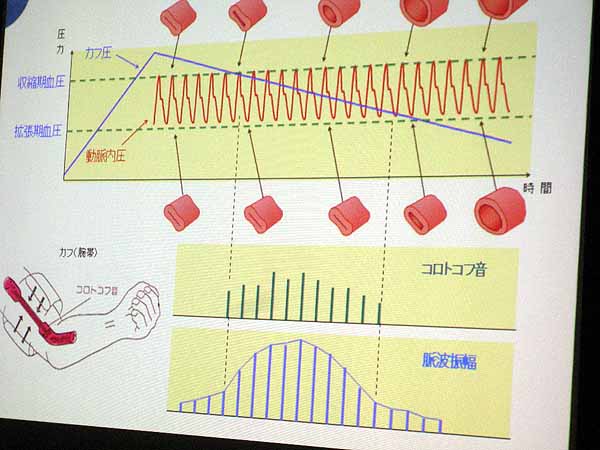

B間接法
コロトコフ法(血管の音を聞いて測定する聴診法)
1905年にロシアの軍医ニコライ・コロトコフが、上腕に巻いたカフ(腕帯)で動脈を圧迫し、水銀柱(腕帯圧力)を
見ながらカフを減圧したときに生じる血管音(ニコライ・コロトコフにちなみ、コロトコフ音と呼ばれる)を聴診器で
聞き取りながら血圧を測定する方法で、一般の病院で使われる水銀式血圧計等がある。
オシロメトリック法(血管の圧力を捕らえて測定)
カフに伝わる血管壁に生じる振動(脈動)を圧力センサーで検出する。

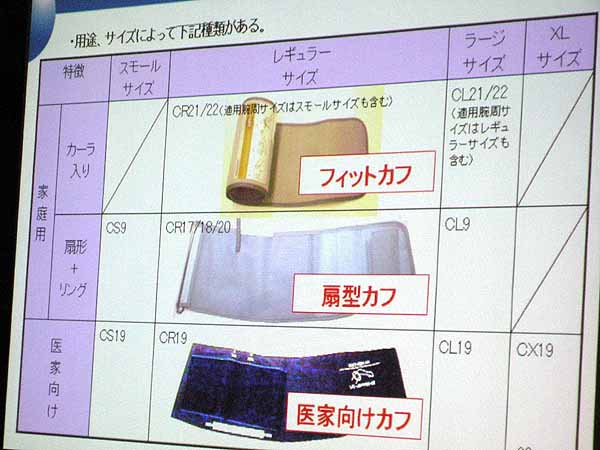

C腕帯の構造
シングル構造(一般普及タイプ)
風船状に丸く膨らんで、全体の幅に対する動脈密閉距離が短い。
Σ型構造(高級タイプ)
2つの空気層が重なっていて平面に近い状態で圧迫出来るので、全体の幅に対する
動脈密閉距離を大きくとれる。
種類
D血圧計の種類
アナログ
・水銀式
・アネロイド式
デジタル
・家庭向け
上腕式 手動加圧式、自動加圧式(プリンター・スポットアーム式)
手首式 自動加圧式
・医科向け 自動加圧式(HEM906,HEM907)

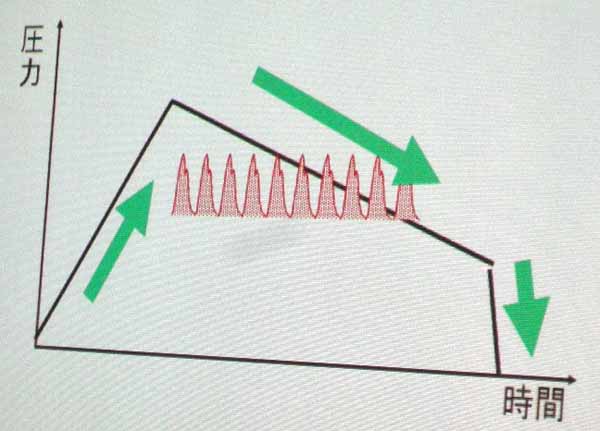

E血圧測定時の圧力制御
圧力を上げる→→ゆっくり下げる→→急速に下げる
<ポンプ> (微速排気弁) (急速排気弁)
F圧力センサー
メカ式(3S5Y) | 半導体(2SCP−10) | |
サイズ | 大 | 小 |
コスト | 安い | 高い |
搭載機種 | 上腕式血圧計 | 手首血圧計 |

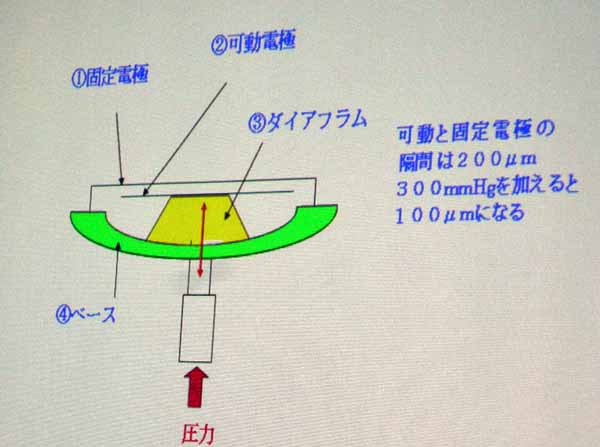

3S5Y
圧力が加わるとダイヤフラムが上に押しやられA可動電極が動く
F排気弁の種類
減圧測定方式 | 減圧測定方式 | 加圧測定方式 | |
コントロール弁 | ゴム弁 | 電磁弁 | |
品 番 | 2VCMS-A01 | ゴム弁 | TDS-V05BLー713 |
特 徴 | 高度な減圧制御 エアを徐々に排気していく 排気測定量は電圧制御 |
単純な構造 エアを徐々に排気していく 高圧時は、流量小 低圧時は、流量大 細かい制御は出来ない |
単にエアーを封印 流量の制御はせず ON/OFFのみ |
コスト | 高い | 安い | 安い |
Gポンプ
DCモーターを駆動、クランク方式または、ローリング方式でポンプを圧縮
HEM-757 HEM-642 HEM-650
H精度
圧検出精度
誤差<±3mmHg → 実使用上の誤差要因 →実用精度
血圧算出精度

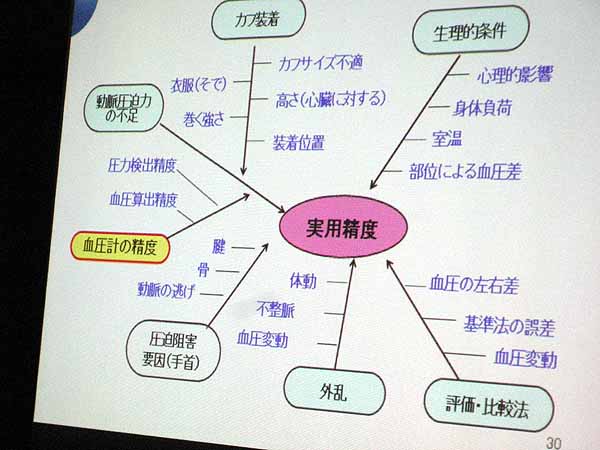

I誤差要因
Q&A
@圧力とセンサーの器差は?
(A)オシロメトリックは、血管の圧力を捕らえて測定するので器差は少ない。
また、再現性(同じ人は同じ値)がいい。
Aカフの性能比較測定は?
(A)測定方法は、長さ・幅・腕の太さに対して、病院で使われているカフと同等の圧迫力を基準にして、
差を検証。ただ大きめのカフの方が差が少ない。
B血圧計の検査
(A)特殊な治具を使い、基準器とつなぎ差を見る。
Cダブルカフの効果は、
(A)?
カフ圧力を自動的に加圧する際、重なったカフどうしの擦れによるノイズの発生を抑制し、
カフ圧力の自動加圧の信頼性を向上させるため。
